本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油带发直流电设备变动力箱的做用： 1、适度的计算电量。 2、不方便对线路的启闭进行操作。 3、有较高的安会加固登级，能形象化的现示控制电路的导通模式。

项目名称：656KW柴油机发电站汽轮汽车发电机单机配电箱主要元件明细清单
供电系统箱主耍组件申报单
顺序号	分类	型号规格型号规格型号	基层单位	数量统计	厂商
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电量汽轮柴油发电机把握器	HGM6110	只	1	众智
3	火力发直流无刷电机钻速调控器	C2002	只	1	孚创
4	直流电供电输出模块	DC24V	只	1	众智
5	家庭型里头继电气产品	HH54P    DC24V	只	2	正泰
6	小形当中继设备	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

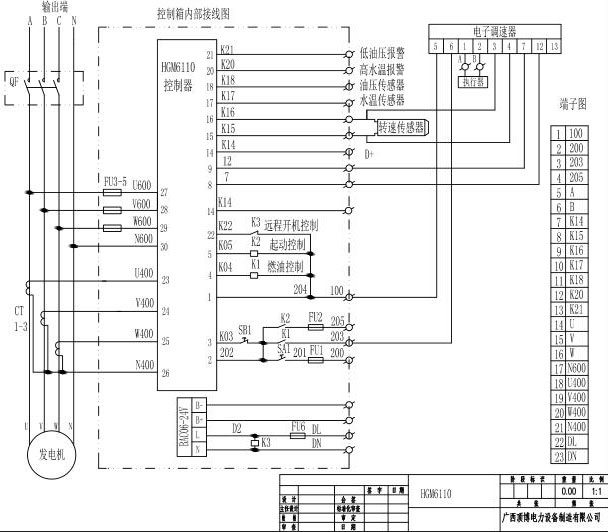

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.chenggong-group.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
